金泰大三角結構新型旋挖的優勢特點
2020-03-19
金泰SH/SD系列多功能鉆機是一種取土成孔灌注樁施工機械，因鉆進效率高、成樁質量好、自動化程度高等優點，廣泛應用于大、中口徑灌注樁工程、工民建領域以及“鉆抓銑”地連墻施工工藝中。
其中金泰SH36C多功能鉆機是一種大三角結構的新型樁工機械產品，融合了現代液壓樁工機械新技術和新工藝，產品通過優化設計，改善液壓系統，提高了有效輸出功率。同時通過增加下底盤重量，采用后置大容量單排繩卷筒主卷揚機，能在大扭矩施工中保持超高的穩定性和良好的鉆孔垂直度。
何為“新型”？
1. 其整機結構采用國際先進的緊湊型短尾設計，大幅度縮短整機重心和動力頭中心之間的距離，進而提高整機施工的穩定性，降低設備內部的能量損耗。
2. 采用單排卷揚機中置設計，延長鋼絲繩壽命的同時主卷揚可后翻，運輸更便捷。
3. 經熱處理的精密加工實心導軌，將加壓行程的直線度控制在0.5mm之內，充分保證了鉆孔的垂直度。
4. 精密鑄造的實心配重，結構緊湊美觀，兼顧了回轉靈活性和整機穩定性。
自SH36C上市以來，已成功應用全國多個工地。面對復雜地層，其成孔質量高、效率高、設備穩定等特點，得到全國各地客戶的一致好評。
01

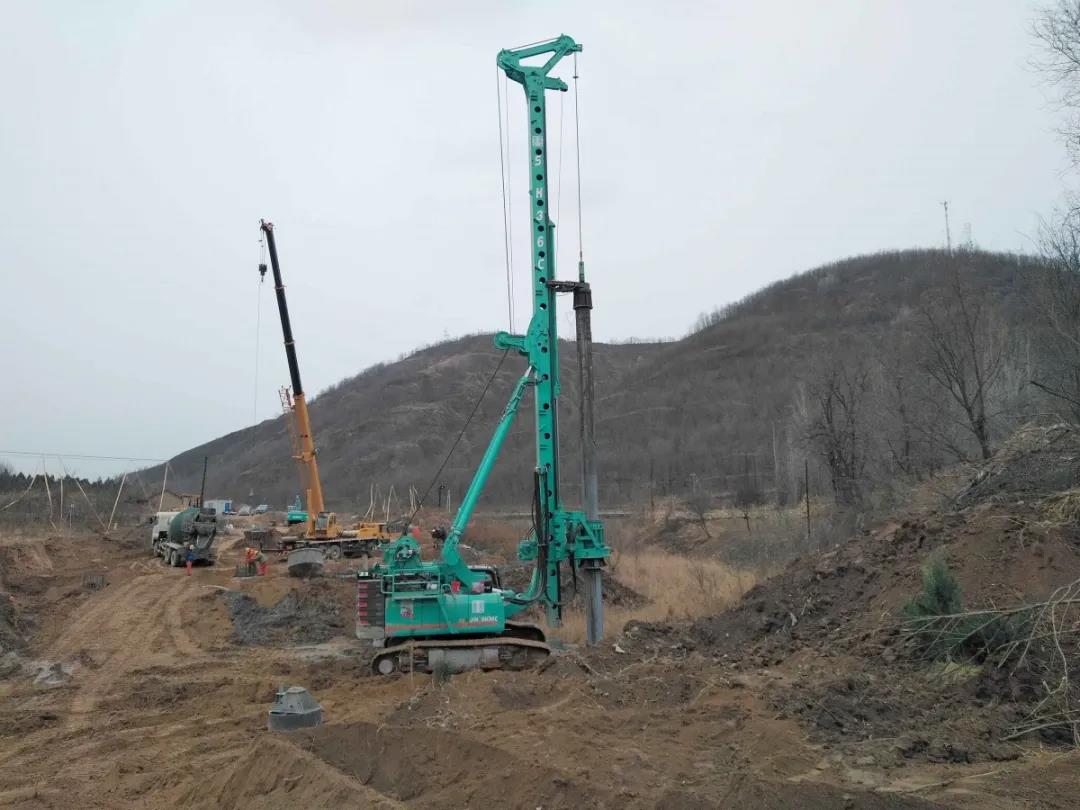

項目名稱：陜西省延安市宜川縣延黃高速公路延長線（延安-黃龍縣）
施工概況：該工地共計樁數量800根左右
地層情況：1-4米為回填土，4-6米砂巖，6-18米灰?guī)r
施工樁徑：1.3米
施工深度：13-19米不等
02

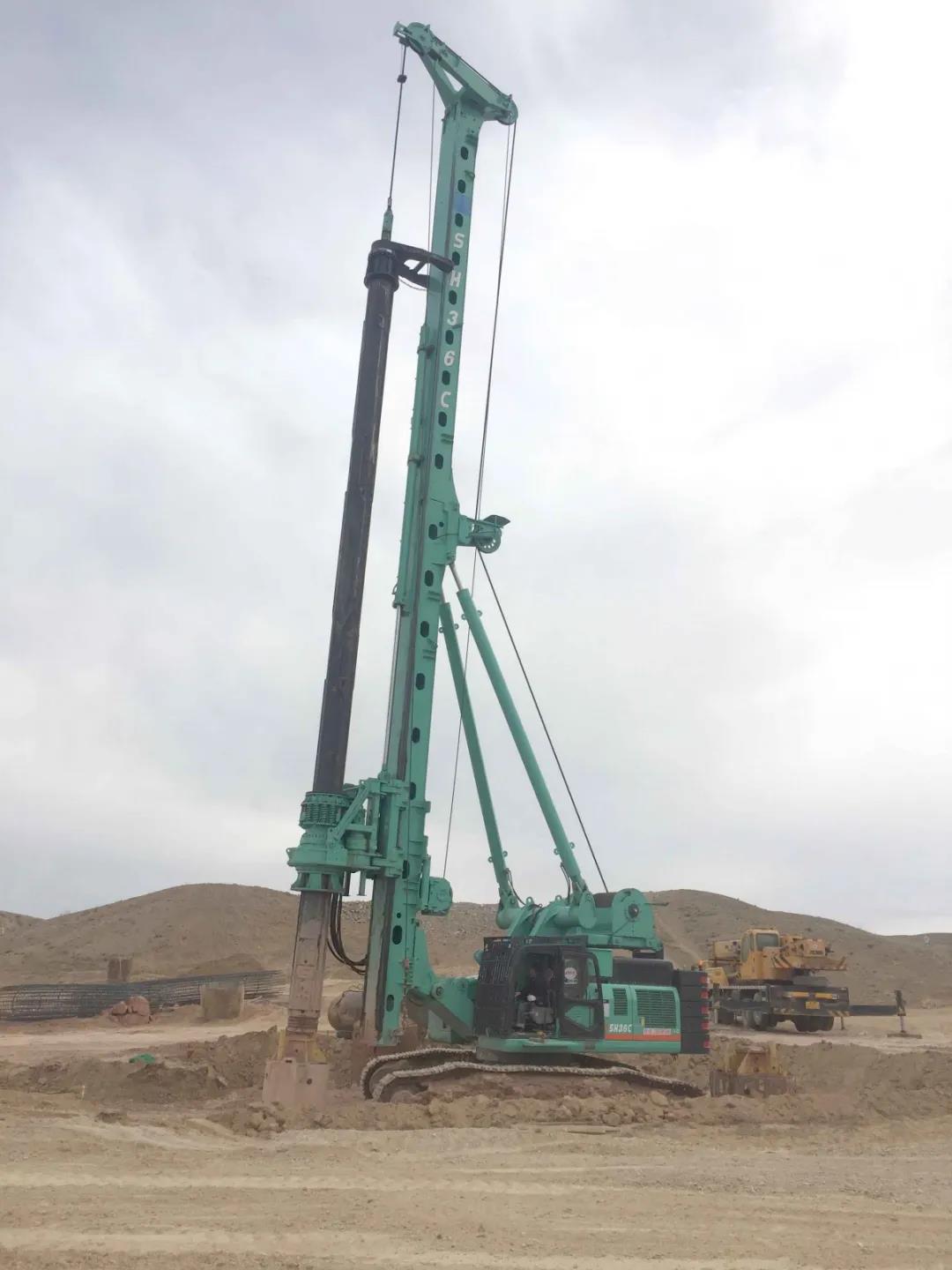

項目名稱：G216線喀默斯特庫都克至五彩灣城段公路工程
地質情況：1-20米中風化花崗巖
施工樁徑：1.2米 1.5米
施工深度：10-20米
03

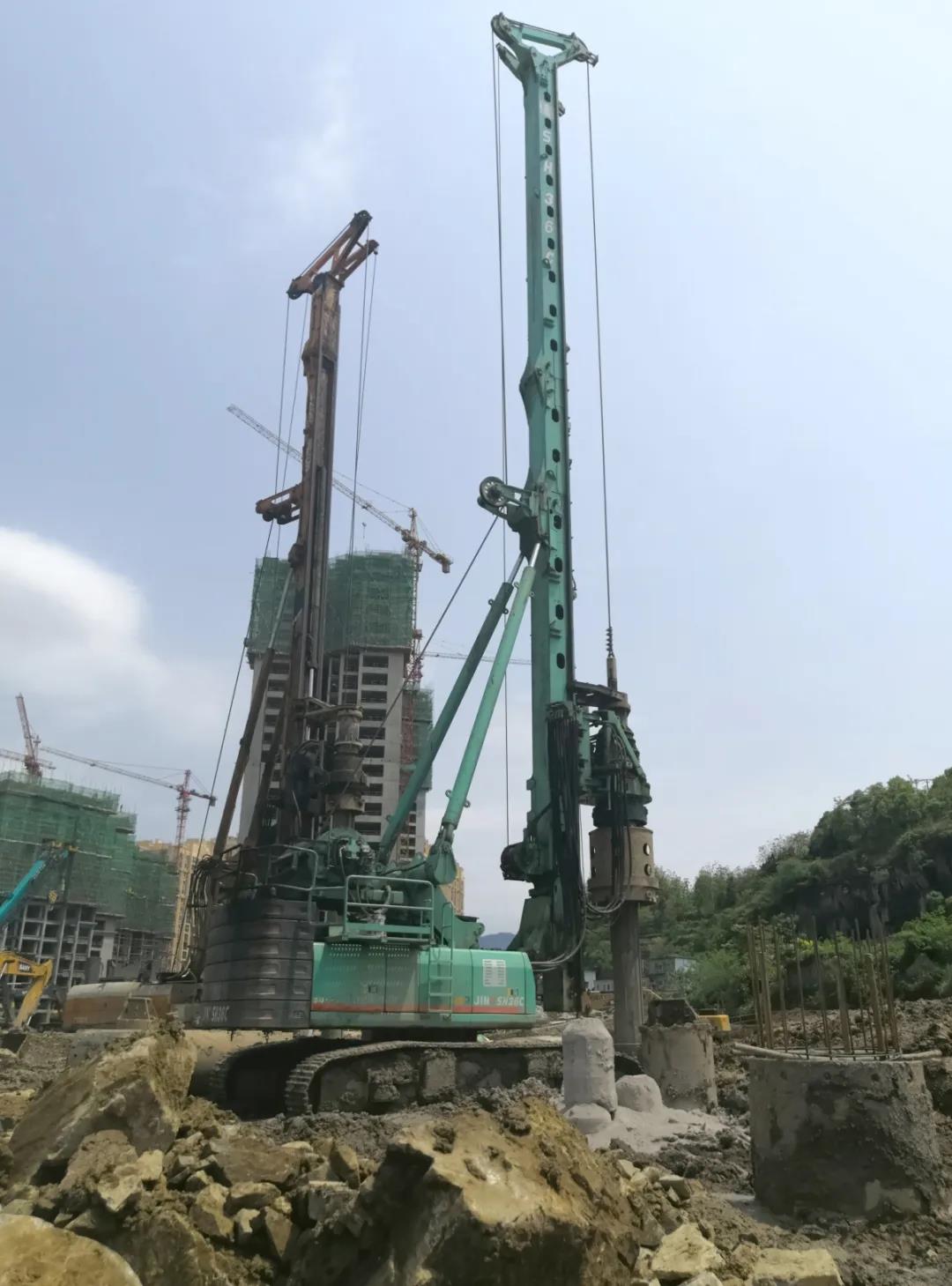

項目名稱：貴州三星巖文化產業園
地質情況：0-8米回填土方石，8-16米原生土層，16-32米強風化層，32-37.5中風化。
施工樁徑：1.2米
施工樁深：孔深37.5米，護筒跟進16米
04

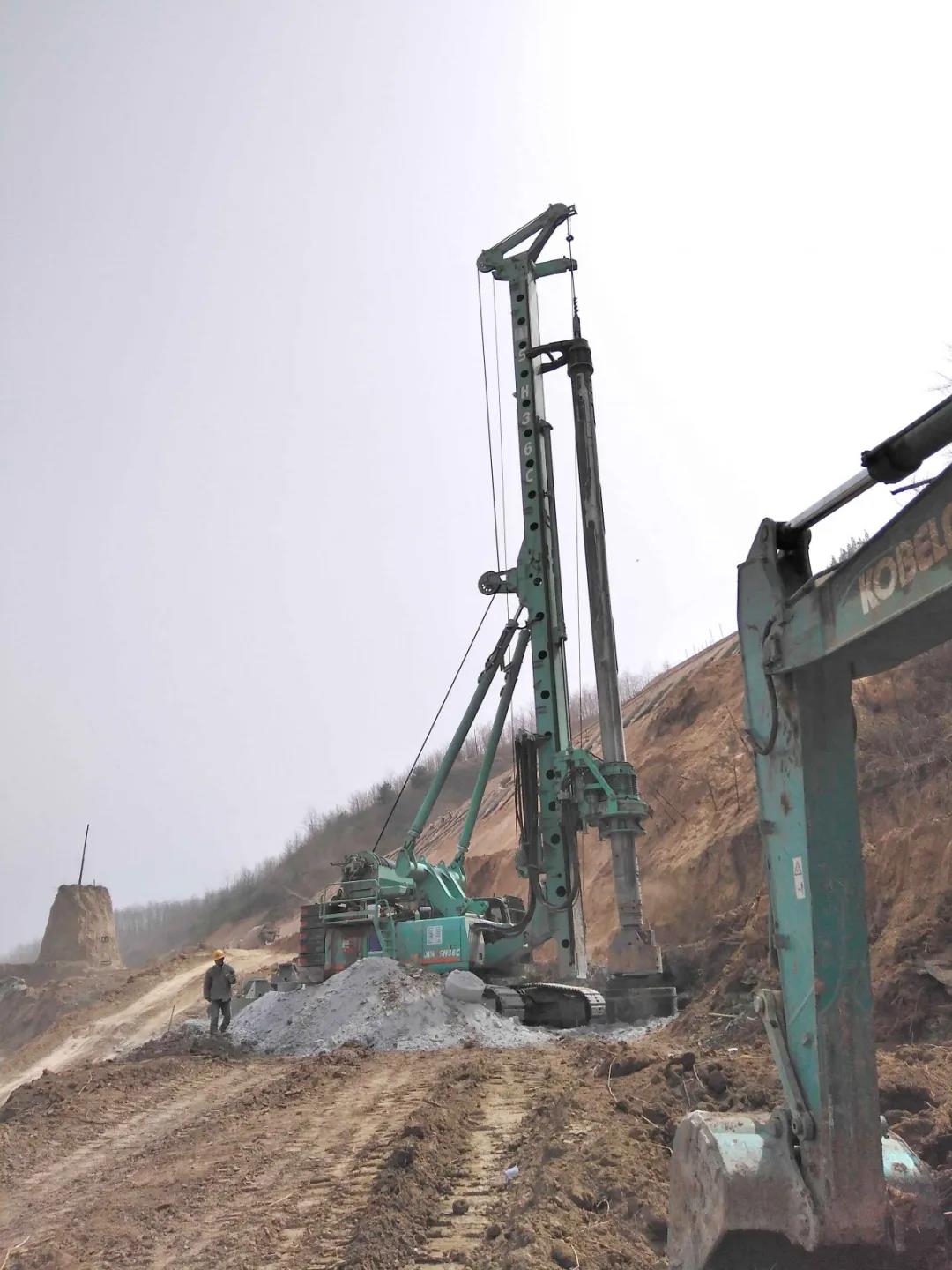

項目名稱：延安到黃陵高速（宜川縣火車站大橋）
地層情況：0-5米土泥層，5-15米中風化砂巖（70MP）
施工樁徑：1.3米
施工樁深：15米
05

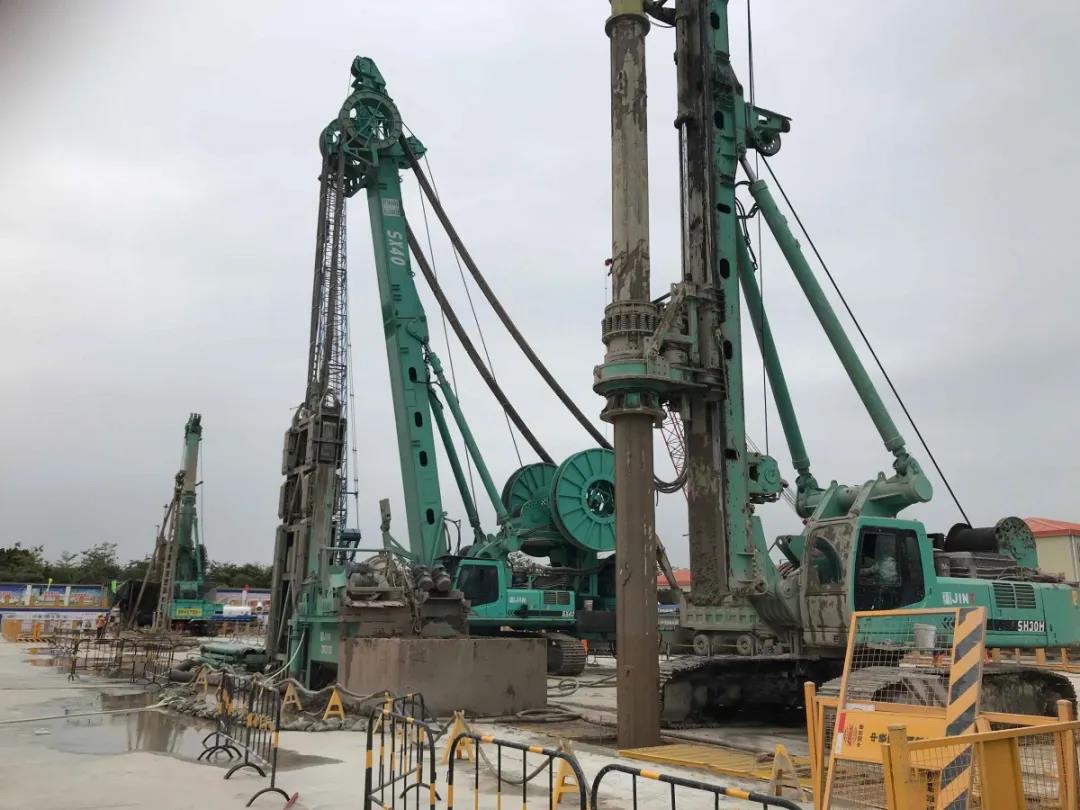

項目名稱：廣州地鐵番禺廣場站區間橫瀝站5#盾構井工程
地層情況： 回填層、粘土、微風化泥巖、砂巖等
施工工藝：旋挖在硬地層引孔至設計槽深，提升雙輪銑入巖效率。
目前金泰SH36C多功能鉆機正在杭州西站樞紐暨湖杭鐵路項目24小時全天候施工，施工期間平均每五個小時完成一根徑1米深53.5米樁。助力亞運會配套工程-杭州西站樞紐暨湖杭鐵路項目能在2021年10月31日前如期完成。
06

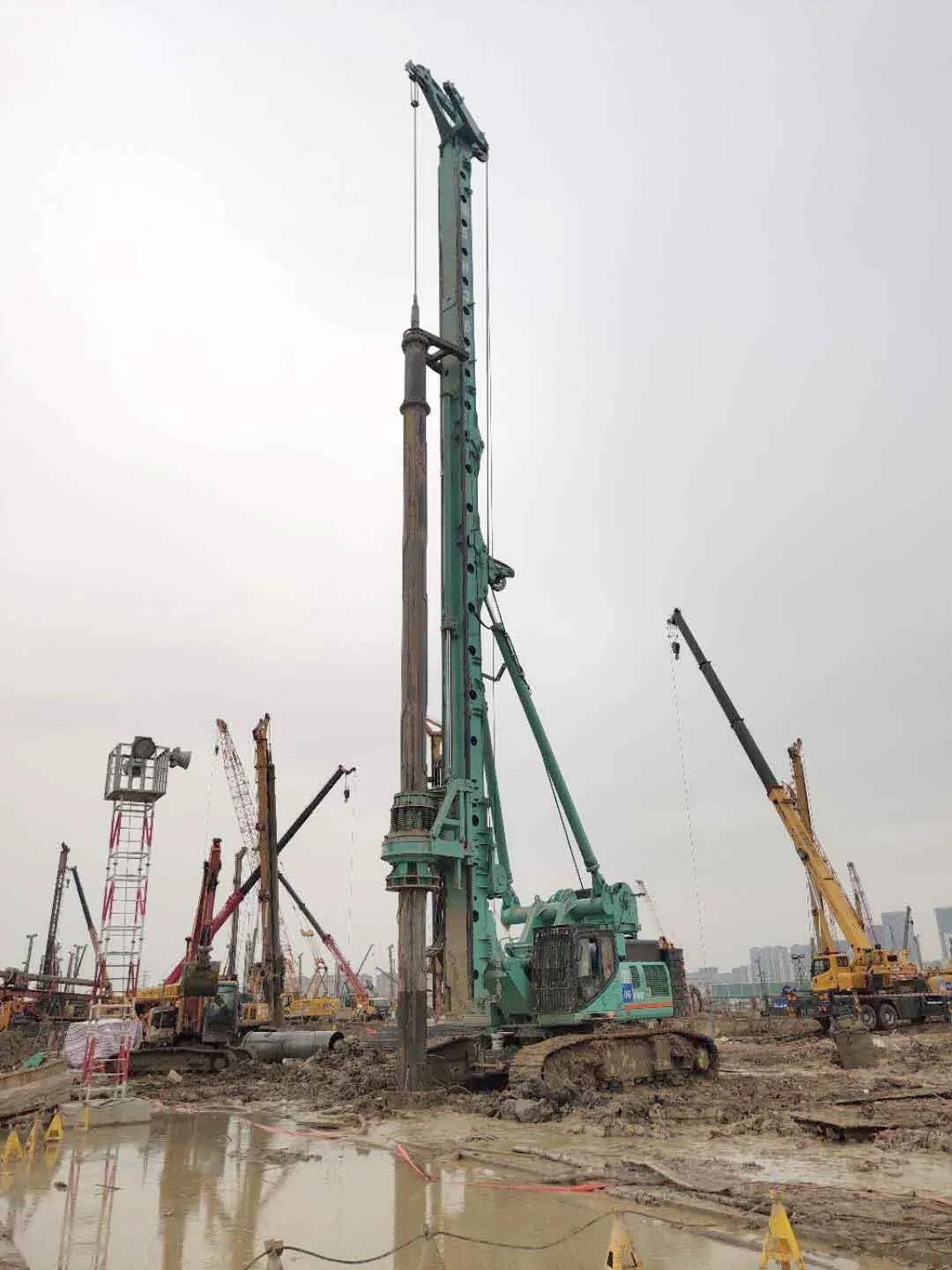

項目名稱：杭州西站樞紐暨湖杭鐵路項目
地質情況：1－15米淤泥層，15－20米黃土層，20－24米沙礫層，24－36黃粘土層，36－53.5米紅泥巖層
施工樁徑：1米
施工樁深：53.5米
施工效率：平均每5小時一根樁
